大流量防污染传输丨史陶比尔TCB系列干式接头

致断销式拉断阀拉绳式拉断阀为主,在前期章节中我们介绍了不同工作原理的拉断阀应用,接下来,我们将着重阐述应用于安全传输的大口径干式接头系列产品。


干式快速接头,主要由罐体侧(插座)和软管侧(插头)两部分组成,特别适用于有毒性、腐蚀性,易燃性等复杂流体传输应用,具有连接快速、操作简单、安全性高等特点。

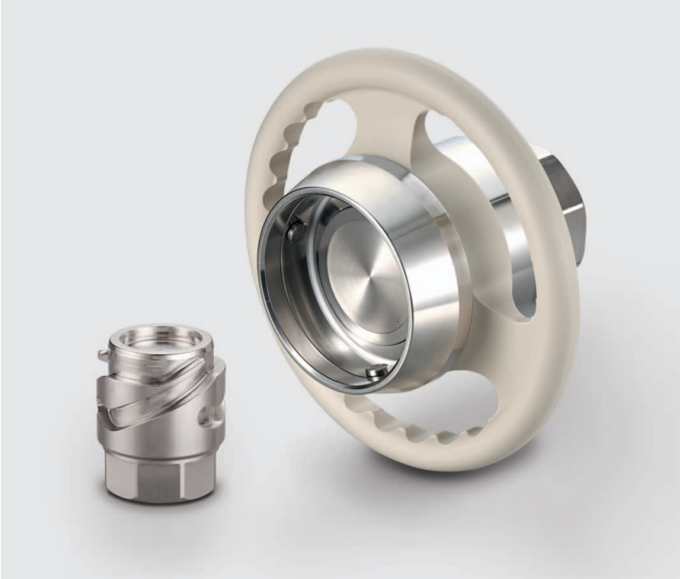

史陶比尔TCB系列大口径干式接头,专为严苛应用设计,满足大流量应用需求,为特殊介质的安全输送提供了可靠安全的快速连接保障。



TCB系列干式接头的多重优势
易于清洁
• 主要用于连接锁紧的机械元件均不与介质接触,污染可能性小
• 阀芯弹簧保护设计,不直接暴露于流体,更利于清洁
• 与STANAG标准接头相比有更少的死角


安全防污染

• 相较于对称球阀,TCB罐体侧和软管侧均采用平头设计的圆盘阀,平头无泄露快速接头即使在剧烈使用后,也能保证断开连接的洁净,从而保护环境与操作人员安全
• 在断开操作后无滴漏,仅有表面残留的极微量液体


操作便捷可靠
• 接头末端位置锁定,当接头完全连接并到达最终位置时,操作人员可通过手感清晰感知,同时避免无意识断开
• 软管侧配备手轮,只需从任意角度一次旋转手轮即可实现连接、开阀等全部操作


维保便利
• 采用模块化设计,能够快速拆装、维修,磨损部件更少,大大降低维护成本

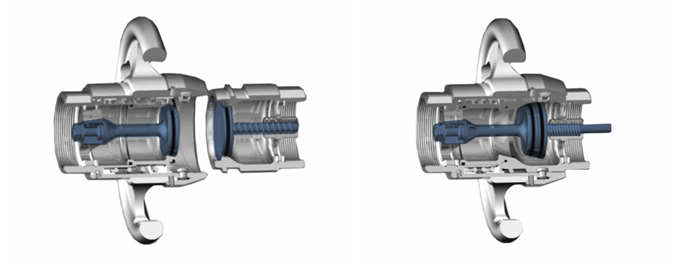

                                                      TCB连接示意图

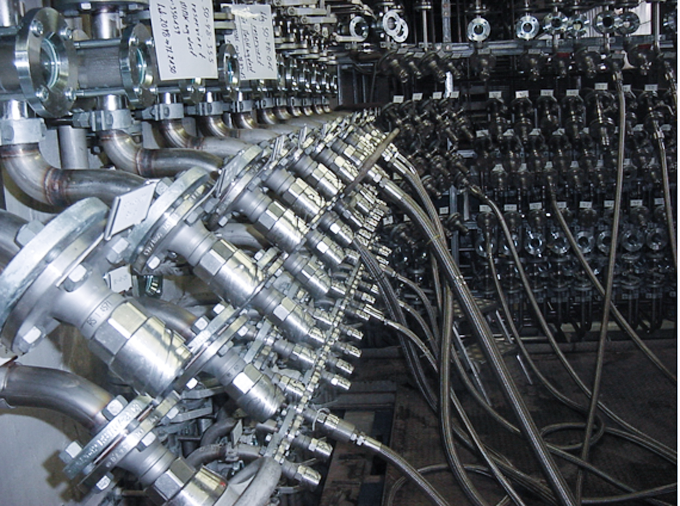

应用:大流量防污染传输
TCB系列干式接头满足化工和石化、精细化工、石油天然气、钢铁等行业应用的严苛要求,并确保优异的流速/压降比,其应用范围包括流体分配和传输系统;铁路槽罐车、槽罐车、船舶、集装箱、储罐和吨桶的装卸载;测试台的能源连接、夹套反应釜的温度控制。得益于大口径流量优化设计,不仅实现了最佳流通性能,也使得介质传输更快速。


由于TCB确保接头功能的润滑物质(如滚轴、滚轴杆、O型密封圈)不与介质相接触,因此适用于有害或强力脱脂介质。而其优化内部轮廓设计,减少凹槽和死角,因此也适用于高强度和糊状介质。


史陶比尔TCB产品系列

史陶比尔旗下的罗曼塞立格,专注于干式快速接头、安全拉断阀标准连接件的研发和制造。TCB系列产品从1990年代即投入使用,已有超过30年的成熟设计经验。截止目前,史陶比尔TCB系列产品,根据等效通流直径(mm)和末端连接的软管公称直径,共拥有七种产品型号,模块化设计根据应用需求,可选配防错接、颜色编码、不锈钢材质手轮、加长设计等不同配件。

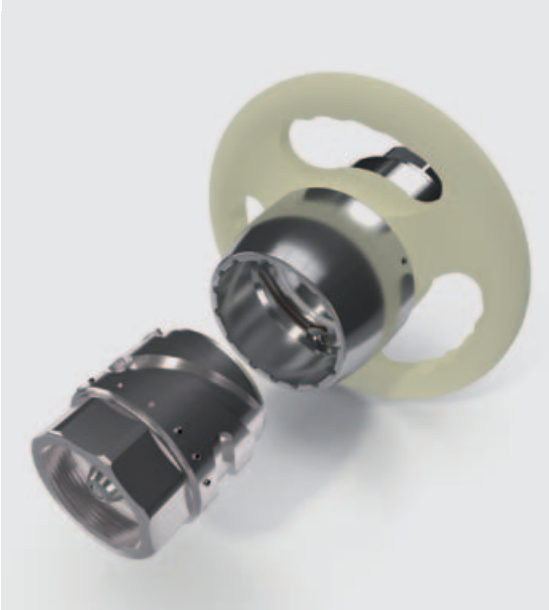

机械防错接设计:可防止回路逆流,保证操作安全性

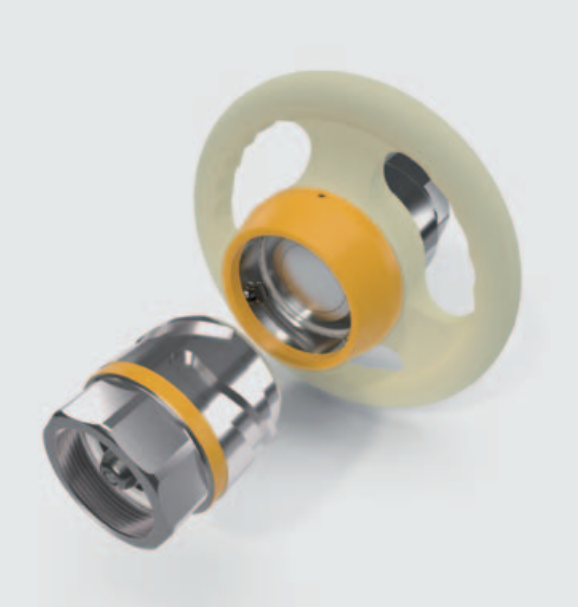

颜色编码:软管总成侧和罐体侧可设置不同颜色标识,便于识别回路

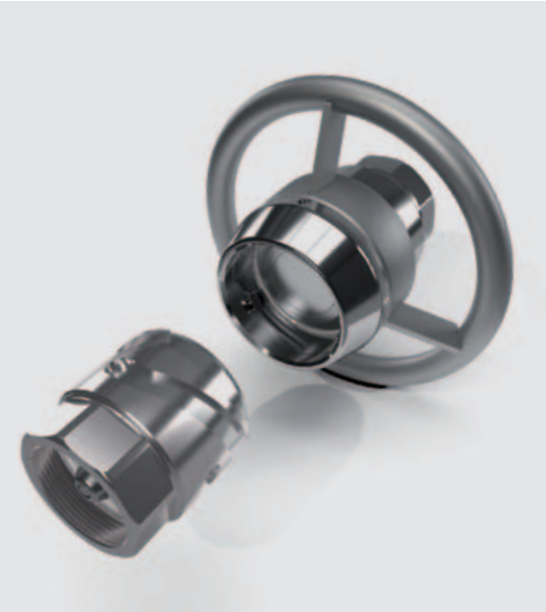

不锈钢材质手轮:在高度腐蚀性的极端环境条件下,可选配不锈钢手轮

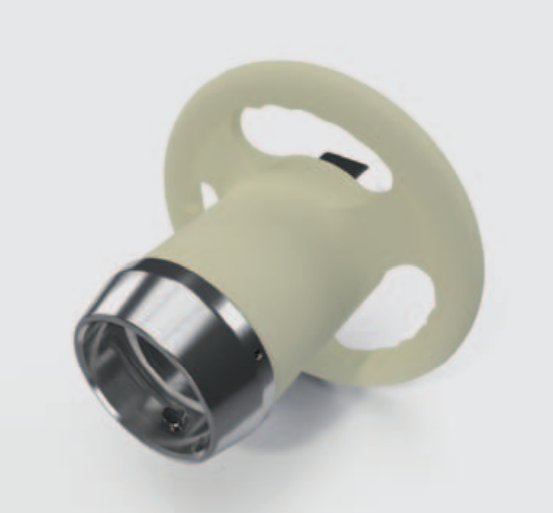

加长设计:在空间受限或在转运罐上操作时,可选配软管总成(仅适用于 TCB40-DN50)


史陶比尔大口径干式快速接头,为全球各地的客户提供安全可靠的流体介质传输解决方案。下期文章,将为大家带来另一款对称不锈钢干式接头TKU/TKM的详细解说。
