在前期章节内容中，我们具体阐述了致断销式拉断阀的工作原理及其适用工况。致断销的断开力需要通过管路来进行传递，然而，这对于大口径管路、压力波动变化或脆弱无法承受拉力的软管来说较难实现。本篇文章，我们将重点介绍另一款针对以上场景工况的热门拉断阀产品——史陶比尔拉绳式拉断阀，及其工作原理。

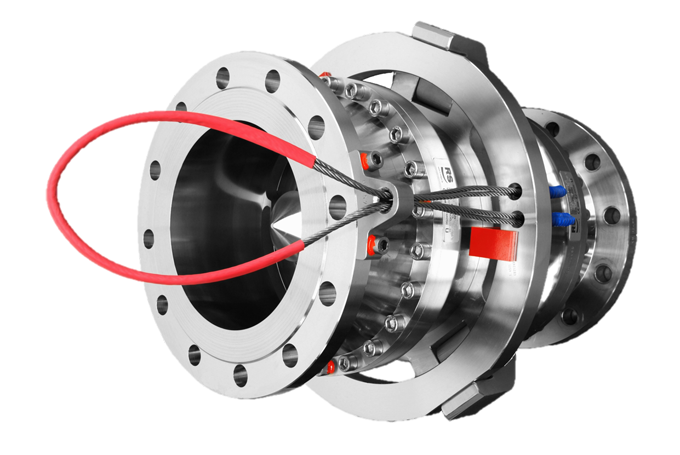

                                           史陶比尔高流速钢丝绳拉断阀产品-ACH

拉绳式拉断阀，顾名思义，即通过钢丝绳断开的拉断阀。与致断销式拉断阀通过致断销断开(“限制断开力”)不同，拉绳式拉断阀则是通过“限制距离”来达到致断的目的。其工作原理是通过设置拉断阀上钢丝绳的拉断距离，当槽罐卡车或船舶等运输载体意外移动超过限制距离，钢丝绳就触发拉断阀断开，从而防止设备和管路的破坏，保护人员和环境的安全。

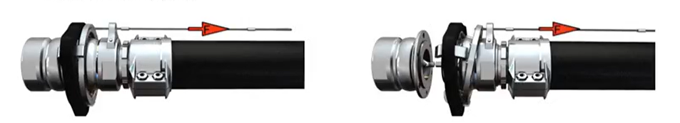

                                                                    拉绳式拉断阀-通过钢丝绳断开(“限制距离”)

在实际应用过程中，钢丝绳需要被固定到任意一个固定不被移动的点上，当拉断阀随着软管或设备被拖动到限制距离时，钢丝绳则会绷紧，此时钢丝绳传递一个很小的致断力，就会拉松两半拉断阀之间卡爪的宝石环，卡爪被释放，从而两半拉断阀分离。同时，拉绳式拉断阀在阀体内部两端同样配有通过弹簧驱动的截止阀，能够快速推动蝶阀复位，在断开瞬间快速截止两侧，防止流体泄露。

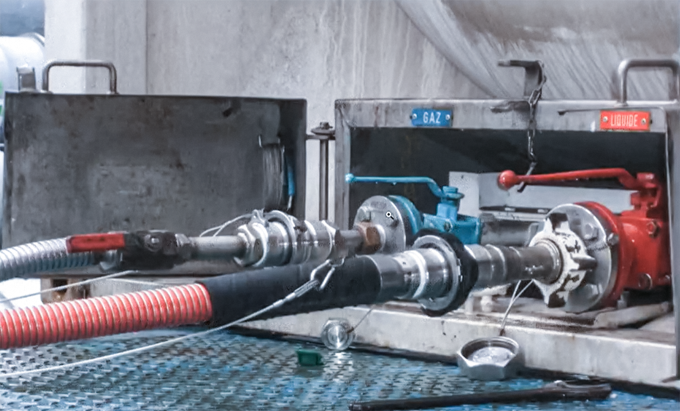

                                               拉绳式拉断阀应用案例

基于“限制距离”的原理，拉绳式拉断阀的最终断开只需受到钢丝绳传递的很小的致断力，软管几乎不受任何拉力，因此拉绳式拉断阀特别适用于对位移敏感、软管相对脆弱，不能承受很大拉力的工况。由于拉绳式拉断阀仅受距离触发，不受管路内部压力的影响，也常运用于压力不稳定的工况，并且同样可以响应角度断开。
